Nanotubos semicondutores de um nanômetro crescem dentro de um molde

O que saiu do forno

O material é o dissulfeto de molibdênio, MoS₂, o mesmo composto do lubrificante sólido de motor e dos catalisadores de refino de combustível. Em folha de uma única camada ele vira semicondutor de lacuna direta, e não indireta como no cristal maciço — é o que registra a revisão do químico Fernando Wypych, da Universidade Federal do Paraná, na Química Nova, e foi essa mudança que puxou a eletrônica para um material até então conhecido por lubrificar e catalisar. O que a equipe de Yusuke Nakanishi, da Universidade de Tóquio, com Ryosuke Senga, Kazu Suenaga e mais oito colaboradores, fez foi enrolar essa folha em cilindro. O cilindro saiu com cerca de um nanômetro de diâmetro.

Cilindros de dissulfeto já existiam. O que não existia era o controle. Segundo o comunicado da universidade, os métodos convencionais entregam tubos acima de dez nanômetros, com várias paredes concêntricas encaixadas e arranjo atômico irregular. A síntese confinada mexeu nos três de uma vez, e ainda acrescentou um quarto elemento que não estava no problema original.

• Parede única, em vez de tubos concêntricos aninhados.
• Diâmetro próximo de 1 nm — uma ordem de grandeza abaixo do que a síntese livre costuma alcançar.
• Ângulo de enrolamento definido, a configuração chamada armchair, e não uma mistura de quiralidades.
• Um tubo isolante de nitreto de boro em torno do semicondutor, formando uma estrutura coaxial.

A caracterização veio de microscopia eletrônica e mapeamento químico, que confirmaram a presença dos tubos e sua arquitetura aninhada. A medida que interessa à física apareceu depois: a banda proibida — a energia mínima que um elétron precisa para saltar da banda de valência para a de condução — diminui conforme o diâmetro cai. Era o que a teoria vinha dizendo desde 2000, quando Gotthard Seifert e colegas calcularam a estrutura eletrônica de nanotubos de MoS₂ na Physical Review Letters, e o que Jin Xiao e colaboradores detalharam em 2014, mostrando no Scientific Reports como a lacuna acompanha o diâmetro em tubos armchair e zigzag. Faltavam objetos reais nessa faixa para conferir.

O nanômetro que está no rótulo e o nanômetro que está na régua

Aqui é preciso parar, porque "um nanômetro" aparece em dois lugares muito diferentes na conversa sobre semicondutores, e só um deles é uma medida.

Quando a indústria anuncia um processo de 3 nm ou de 2 nm, esse número não corresponde a nenhuma dimensão física do transistor. Deixou de corresponder há mais de duas décadas. O levantamento da IEEE Spectrum é explícito: no nó de 130 nm, o comprimento de porta real era de 70 nm; no nó de 22 nm da Intel, o primeiro com FinFET, a porta media 26 nm, o meio-passo metálico 40 nm e a aleta 8 nm. Nenhuma dessas medidas é 22. As dimensões críticas de um transistor dito de 7 nm são, todas elas, consideravelmente maiores que 7 nm. O nome do nó virou rótulo de geração — e é, hoje, uma decisão de marketing.

As dimensões mínimas estão ficando menores. Mas sou o primeiro a admitir que não consigo apontar a dimensão que mede 32 nm, 22 nm ou 14 nm.

O incômodo é grande o bastante para ter gerado propostas formais de substituição, descritas na mesma reportagem. Uma delas, ligada ao roteiro IRDS, troca o nome único por três números medíveis — passo de porta contatada, passo metálico e número de camadas de dispositivo —, no formato G48M36T1. Outra, de um grupo de Stanford, mede densidades de lógica, de memória e de interconexão. Nenhuma pegou comercialmente, pelo motivo óbvio: "2 nm" cabe num anúncio.

O resultado de 2026 é uma coisa diferente. Um nanômetro ali é o diâmetro medido de um objeto físico, contado átomo a átomo no microscópio. A tabela abaixo separa três números que a divulgação costuma empilhar.

Por que o canal não pode simplesmente encolher

Um transistor é uma torneira. A porta cria um campo elétrico que abre ou fecha a passagem de elétrons entre dois terminais, fonte e dreno. Fechada, essa passagem deveria ser uma barreira de energia alta demais para os elétrons vencerem. É nesse ponto que a mecânica quântica cobra a conta.

Um elétron não é uma bolinha parada de um lado da barreira: é uma onda de probabilidade que penetra dentro dela e decai exponencialmente com a espessura. Quando a barreira é larga, essa cauda morre antes de chegar ao outro lado. Quando a barreira afina, sobra amplitude do outro lado, e o elétron aparece lá sem nunca ter tido energia para subir. Esse é o tunelamento direto de fonte para dreno. Ele não depende de temperatura, nem de pureza do material, nem de engenharia de processo — depende da largura. Abaixo de cerca de 5 nm de comprimento de porta, o silício deixa de conseguir desligar: a fuga sobe e a torneira nunca fecha de verdade.

Dois modos de empurrar o limite

O primeiro é o material. Elétrons no MoS₂ têm massa efetiva maior do que no silício, e massa maior significa onda que penetra menos na barreira. A constante dielétrica menor também ajuda o campo da porta a dominar o interior do canal. O segundo é a geometria: quanto mais fino o canal e quanto mais a porta o envolve, menos margem sobra para fonte e dreno conversarem por fora do controle da porta. Foi combinando os dois que Sujay Desai e colegas, no grupo de Ali Javey em Berkeley, publicaram em 2016 um transistor com porta de 1 nm de comprimento.

E vale registrar o que aquele experimento era, porque a divulgação embaralha isso com frequência: o nanotubo de carbono ali não era o canal. Era a porta — um eletrodo cilíndrico de um nanômetro apoiado sobre um canal de MoS₂ em folha plana. No estudo de 2026 não há nanotubo de carbono nenhum. O que mede um nanômetro é o próprio canal, e quem o envolve é o tubo isolante de nitreto de boro.

Essa geometria coaxial — semicondutor por dentro, isolante em volta — é a ideia do gate-all-around, a arquitetura em que a porta cerca o canal por todos os lados. O resumo do artigo na Science aponta exatamente isso como a aplicação natural da estrutura. A consequência prática é que o molde de nitreto de boro não é um estorvo a ser removido depois: ele já está no lugar onde o dielétrico de porta ficaria.

Por que um molde resolve o que a química livre não resolve

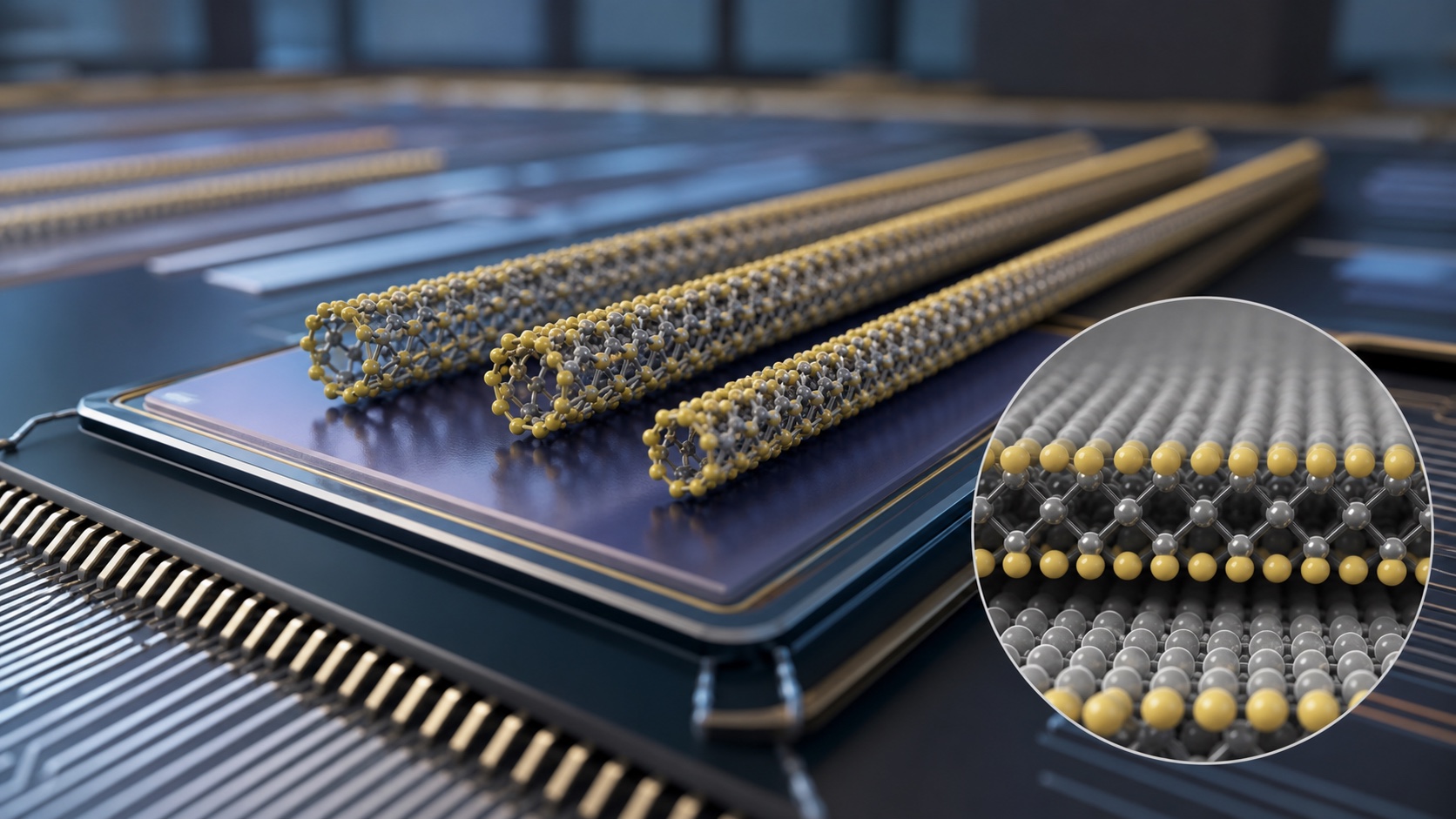

Enrolar uma folha cristalina custa energia. No MoS₂ a folha não é uma camada de átomos: são três planos, um de molibdênio ensanduichado entre dois de enxofre. Curvá-la comprime a face interna e estica a externa. Wypych descreve a assinatura desse esforço já na primeira das duas revisões que dedicou ao material na Química Nova, em 2002: nas estruturas curvas de MoS₂ o espaçamento entre planos fica cerca de 2% maior do que no cristal chato, e a diferença é atribuída justamente à tensão mecânica de enrolar a lamela. Quanto menor o raio, maior a conta. É por isso que a síntese livre prefere tubos gordos e empilha paredes concêntricas: são as duas maneiras de baratear a curvatura.

Vale registrar quem é a referência, porque ela guarda uma ressalva que volta a importar adiante: foi Wypych quem, com Robert Schöllhorn, publicou em 1992 a primeira descrição da fase 1T do dissulfeto de molibdênio — uma variante metastável e metálica do mesmo composto, em que o molibdênio fica em coordenação octaédrica. O MoS₂ tem, sim, uma forma que conduz como metal. Só que ela não depende do ângulo de enrolamento do tubo, e sim do arranjo dos átomos de enxofre em volta do molibdênio.

O molde muda a conta energética. O interior do nanotubo de nitreto de boro é um tubo de espaço com diâmetro fixo, e é ele quem fornece parte da estabilização que, fora dali, só viria de mais paredes. O precursor entra, o tratamento térmico faz a reação acontecer naquele volume, e o produto não tem para onde crescer além do que a parede permite. O diâmetro deixa de ser resultado de uma competição energética e passa a ser uma condição de contorno imposta de fora.

O segundo efeito é sobre a quiralidade. Um nanotubo é uma folha enrolada, e o ângulo do enrolamento define a família: armchair, zigzag ou algo entre as duas. Em nanotubos de carbono esse ângulo decide se o tubo é semicondutor ou metálico, e é a origem de três décadas de dor de cabeça industrial. No MoS₂ o problema é de outra natureza: os cálculos de Seifert (2000) e de Xiao (2014) dão semicondutor tanto para armchair quanto para zigzag — o que muda é o valor da lacuna e se ela é direta ou indireta, não a existência dela. O que o confinamento acrescentou foi seleção: nos diâmetros mais estreitos, a configuração armchair predominou, e é ela que dá nome ao artigo.

Estruturas fechadas de dissulfeto não são novidade. Em 1992, Reshef Tenne e colegas, no Instituto Weizmann, aqueceram filmes finos de tungstênio em atmosfera de sulfeto de hidrogênio e encontraram no microscópio estruturas poliédricas e cilíndricas concêntricas de WS₂, com tamanhos de menos de 10 a mais de 100 nanômetros. Foi o nascimento dos fulerenos inorgânicos. Trinta e quatro anos depois, o mesmo tipo de objeto aparece com uma parede só e diâmetro abaixo de toda aquela faixa.

Trinta e quatro anos de nanotubos, nenhuma linha de produção

Convém ser direto sobre o histórico, porque ele é o melhor antídoto contra ler este resultado como um transistor a caminho. A literatura de nanotubos acumulou demonstrações espetaculares e nenhuma fábrica.

O marco mais avançado continua sendo o RV16X-NANO, microprocessador de 16 bits que Gage Hills, Max Shulaker e colegas do MIT, com a Analog Devices, publicaram na Nature em 2019: mais de 14 mil transistores complementares de nanotubo de carbono, feitos com fluxo de projeto e processos de padrão industrial. Para chegar lá, o grupo teve de resolver não o transistor, mas a estatística. Uma fração dos nanotubos de qualquer lote sai metálica em vez de semicondutora, e um nanotubo metálico no lugar errado é um curto-circuito. O MIT News registrou a ordem de grandeza do problema: circuitos avançados exigiriam pureza semicondutora de 99,999999%, praticamente impossível de produzir; a técnica batizada de DREAM, que distribui os transistores de modo que os metálicos não derrubem a lógica, relaxou a exigência em quatro ordens de grandeza, para cerca de 99,99%.

Do lado da síntese o problema também andou. Em 2019, Zhenxing Zhu e colegas mostraram na Nature Communications que nanotubos metálicos e semicondutores crescem com taxas de decaimento diferentes — os metálicos param cerca de dez vezes mais rápido —, o que purifica o lote sozinho conforme o tubo se alonga: a previsão do modelo é de 99,9999% de pureza semicondutora aos 154 milímetros de comprimento.

Achamos que não é mais uma questão de se, mas de quando.

A revisão de Zirui Zhang, Nie Zhang e Zhiyong Zhang publicada em maio de 2025 na Micromachines dá a medida do que ainda separa a bancada da fábrica — e não é uma lista de detalhes.

• Densidade e alinhamento: os nós avançados pedem de 40 a 70 tubos por micrômetro, deitados paralelos e no lugar certo.
• Contato: o limite quântico de resistência de um único tubo fica em torno de 6,45 kΩ, e os dispositivos reais medem entre 10 e 15 kΩ — acima do que o roteiro da indústria pede para depois de 2031.
• Pureza quiral: nanotubos de quiralidade controlada em pureza ultra-alta seguem listados como requisito em aberto, não como conquista.
• Transição para a indústria: os autores concluem que ela depende de esforço conjunto entre academia e indústria, que é o modo educado de dizer que ainda não aconteceu.

Onde o dissulfeto de molibdênio para de ser mais fácil

O MoS₂ entra nessa história com uma vantagem real sobre o carbono. A fase metálica que existe no material — o 1T de Wypych e Schöllhorn — vem de um rearranjo de coordenação dos átomos, não do ângulo em que a folha foi enrolada. Nos nanotubos de carbono é o enrolamento que decide, e por isso um lote sempre sai misturado. Aqui, a folha plana é semicondutora e o tubo também é, em armchair e em zigzag. O problema de estatística de lote que consumiu duas décadas de pesquisa em nanotubo de carbono não é o mesmo problema.

Em nanotubos, mesmo pequenas diferenças estruturais podem afetar fortemente suas propriedades.

A vantagem, porém, não é gratuita, e a indústria já sabe onde ela custa. Em janeiro de 2025 o imec — centro belga de microeletrônica que trabalha com praticamente todas as fabricantes — publicou onde os materiais bidimensionais entram no roteiro de lógica, nos nós A7 e A3, e o que falta resolver antes. São quatro coisas, e nenhuma delas é o canal.

1. Contato de fonte e dreno com baixa resistência. As receitas de silicieto usadas no silício não se transferem para uma camada de três átomos de espessura.
2. Deposição. Crescer o filme direto sobre o wafer pede algo próximo de 1.000 °C, temperatura que compromete a qualidade; transferir uma camada crescida em outro lugar funciona perto de 300 °C, mas acrescenta uma etapa delicada.
3. Dopagem. Implantação iônica convencional degrada muito o transporte, porque substituir um único átomo já é substituir muito num material dessa espessura.
4. Escolha de material. O MoS₂ é bom para elétrons e o WSe₂ é melhor para lacunas; não há um único material 2D que sirva bem aos dois tipos de transistor que a lógica CMOS exige.

O primeiro item é o mais teimoso, e vale entender por quê. Encostar metal num semicondutor de uma camada cria estados eletrônicos na interface que prendem o nível de Fermi e levantam uma barreira Schottky exatamente onde a corrente precisa entrar. O melhor resultado publicado veio por um caminho pouco óbvio: em 2021, Pin-Chun Shen e colegas mostraram na Nature que um semimetal, o bismuto, faz contato ôhmico com MoS₂ de camada única, com barreira Schottky nula e resistência de contato de 123 ohm·micrômetro. É um resultado de laboratório, sobre folha plana. Repetir isso na circunferência de um tubo de um nanômetro, por baixo de uma casca de nitreto de boro, é outro problema — e o estudo de 2026 não o aborda.

Há ainda o obstáculo mais prosaico de todos: comprimento. Os tubos têm algumas centenas de nanômetros, e a meta declarada pela equipe é chegar perto de um micrômetro. Um canal de transistor não precisa ser longo. Precisa ser posicionado, contatado e repetido bilhões de vezes no mesmo wafer, com rendimento previsível. Nada disso foi tentado.

A previsão que se confirmou e a que ainda incomoda

O que o experimento fecha é uma questão de física de materiais, e ela vale por si, independentemente de qualquer aplicação. Desde 2000 os cálculos diziam que a lacuna de energia de um nanotubo de MoS₂ depende do diâmetro e do ângulo de enrolamento. Havia poucos objetos reais nessa faixa para testar a previsão. Agora há um sistema em que diâmetro e quiralidade são conhecidos, e a medida bateu.

O detalhe que a mesma teoria carrega, e que os comunicados não mencionam, é menos confortável. Seifert e colegas já notavam em 2000 que os tubos armchair (n,n) exibem uma lacuna indireta pequena ao lado da direta. Xiao e colaboradores foram explícitos em 2014: em MoS₂, os tubos armchair são semicondutores de lacuna indireta, e são os zigzag que têm lacuna direta. Ou seja, a configuração que o confinamento seleciona não é a que a óptica preferiria. Para emissão e absorção de luz isso é desvantagem; para um canal de transistor, não é necessariamente um problema. Mas é o tipo de escolha que ninguém fez de propósito: ela veio junto com o método.

Os mesmos cálculos de 2014 sugerem outra assimetria que ninguém verificou ainda em tubo real: nos armchair, a mobilidade de lacunas prevista é cerca de seis vezes a de elétrons; nos zigzag, é aproximadamente metade. Se isso sobreviver ao experimento, o tipo de tubo que a síntese confinada produz melhor não é o mesmo que seria melhor para um transistor de canal n. É uma pergunta de bancada, e ela ainda não foi feita.

A questão em aberto, portanto, não é se esses tubos existem — eles foram fotografados átomo a átomo. É se um objeto que só cresce dentro de um molde, em pedaços de algumas centenas de nanômetros, pode virar um componente fabricado aos bilhões. A história dos nanotubos tem trinta e quatro anos e uma resposta provisória para essa pergunta. A resposta é "ainda não", e ela já foi dada tantas vezes que virou informação por si só.
